1、概述
APM800系列網絡電力儀表是按IEC標準設計,與國際先進技術同步的網絡電力儀表。具有全電量測量,電能統計,電能質量分析及網絡通訊等功能,主要用于對電網供電質量的綜合監控。
2、技術指標
|
技術參數
|
指標
|
|||
|
信號
|
網絡
|
三相三線、三相四線;
|
||
|
頻率
|
45～65Hz;
|
|||
|
電壓
|
額定值:AC 100V、110V、400V、690V;
|
|||
|
過負荷:1.2 倍額定值(連續);2 倍額定值/1 秒;
|
||||
|
功耗:＜ 0.5VA(每路);
|
||||
|
電流
|
額定值:AC 1A、,支持4平方線接入;
|
|||
|
過負荷:1.2 倍額定值(連續);10倍額定值/1 秒;
|
||||
|
功耗:＜ 0.5VA(每路);
|
||||
|
測量精度
|
電壓電流功率
|
0.5s級/0.2s級(APM800、APM810/APM801)
|
||
|
有功電能
|
0.5s級/0.2s級(APM800、APM810/APM801)
|
|||
|
無功電能
|
2級
|
|||
|
諧波
|
1(2~42次)、2(43~63次)
|
|||
|
開關量輸入
|
干接點輸入,內置電源;
|
|||
|
繼電器輸出
|
觸點類型:常開觸點;
觸點容量:AC 250V/3A DC 30V/3A;
|
|||
|
電能脈沖輸出
|
輸出方式:集電極開路的光耦脈沖;
脈沖常數:4000(5A)、8000(1A) imp/kWh;
|
|||
|
通訊
|
RS485接口/Modbus-RTU協議和DLT645規約;
|
|||
|
電源
|
工作范圍:AC/DC 85V～265V或者 AC/DC 115～415V(P2);
功耗:主體功耗≤15VA;
|
|||
|
安全性
|
工頻耐壓
|
外殼與輔助電源、各輸入、輸出端子組之間的工頻耐壓為AC 4kV/1min;
輔助電源與各輸入端子、各輸出端子組之間的工頻耐壓為AC 2kV/1min;
電壓輸入與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min;
電流輸入與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min;
繼電器輸出與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min;
開關量輸入、通訊、模擬量輸出、脈沖輸出各端子組之間的工頻耐壓為AC 1kV/1min;
|
||
|
絕緣電阻
|
輸入、輸出端對機殼>100MΩ;
|
|||
|
電磁兼容
|
符合IEC 61000標準(3級);
|
|||
|
防護等級
|
顯示面板IP52;
|
|||
|
外形尺寸
|
面框：96×96(mm) 開孔：92×92(mm)
主體進深：71(mm) 模塊進深：23(mm)
|
|||
|
環境
|
工作溫度:-20℃～+65℃;
儲存溫度:-20℃～+70℃;
相對濕度:≤95 不結露;
海拔高度:≤2500m;
|
|||
|
執行標準
|
GBT 18216.12-2010
|
交流1000V和直流1500V以下低壓配電系統電氣安全防護措施的試驗、測量或監控設備 第12部分：性能測量和監控裝置(PMD)
|
||
3、產品功能
|
APM800
(0.5s級)
|
APM801
(0.2s級)
|
APM810
(0.5s級)
|
||
|
測量參數
|
全電量測量
|
√
|
√
|
√
|
|
四象限電能
|
√
|
√
|
√
|
|
|
脈沖電能輸出
|
有功、無功電能脈沖輸出
|
√
|
√
|
√
|
|
需量
|
三相電流、有功功率、無功功率、視在功率實時需量及大需量(包含時間戳,時間戳到分)
|
√
|
√
|
√
|
|
極值統計
|
電流、線電壓、相電壓、有功功率、無功功率、視在功率、功率因數、頻率、電流總諧波、電壓總諧波的本月極值和上月極值(包含時間戳,時間戳到秒)
|
√
|
√
|
√
|
|
電能質量
|
電流、線電壓、相電壓不平衡度
|
√
|
√
|
√
|
|
電壓電流總(奇、偶)諧波含量
|
×
|
×
|
√
|
|
|
電壓電流分次諧波(2-63次)諧波含量
|
×
|
×
|
√
|
|
|
電壓波峰系數
|
×
|
×
|
√
|
|
|
電話波形因子
|
×
|
×
|
√
|
|
|
電流K系數
|
×
|
×
|
√
|
|
|
報警記錄
|
共66種報警類型,每種類型可記錄近16條報警記錄,支持TF卡擴展記錄
|
√
|
√
|
√
|
|
事件記錄
|
可記錄近128條事件記錄,支持TF卡擴展記錄
|
√
|
√
|
√
|
|
通訊
|
Modbus協議
|
√
|
√
|
√
|
|
規約
|
DL/T 645(2007)規約(支持凍結功能)
|
√
|
√
|
√
|
|
開關量
|
2路開關量輸入+2路繼電器輸出(2DI+2DO)
|
√
|
√
|
√
|
4、接線端子

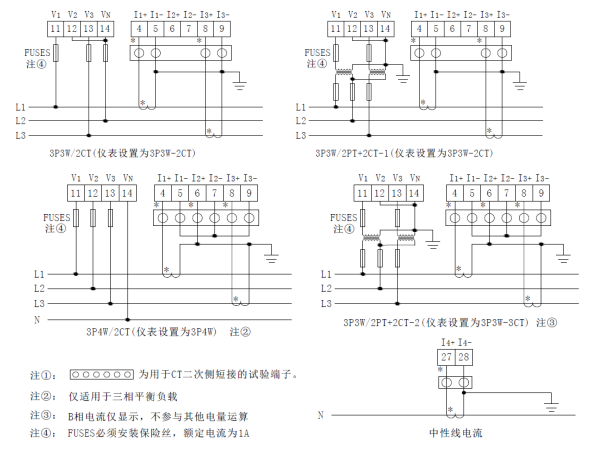

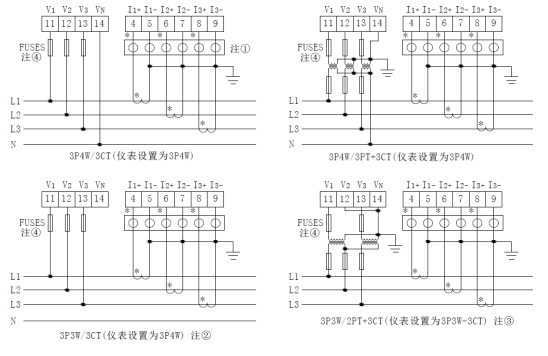

信號輸入接線方式
模塊部分

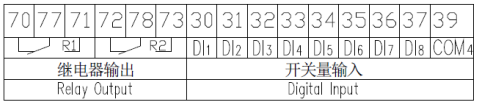

開關量模塊
模擬量模塊
以太網模塊
